Cortinas divisorias motorizadas

Contamos con 2 modelos básicos de cortinas divisorias motorizadas::

Referencia y fotografía

Descripción

CORELE

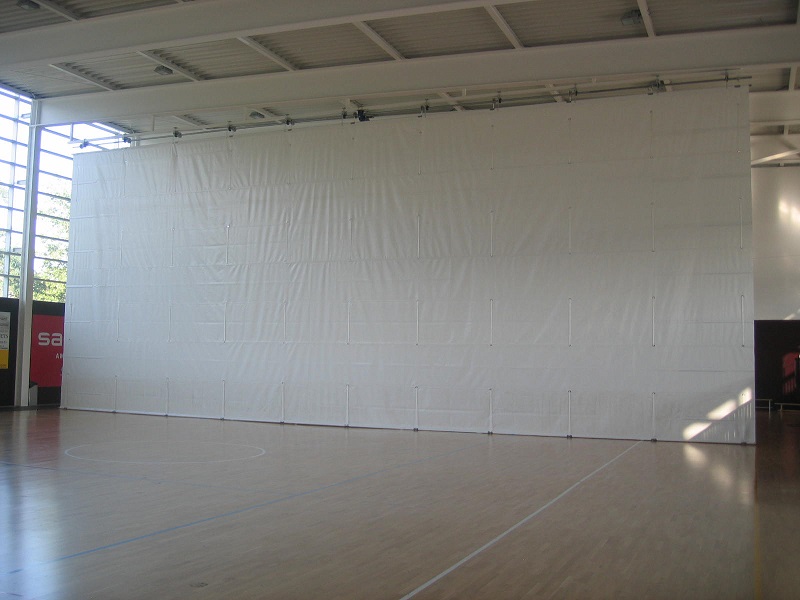

c. elèctrica desplegada

Anclajes tipo sándwich en UPN 60 unidos con tornillos de acero calidad 6-5 arandelas tuercas de seguridad con acabado zincado. Eje longitudinal en tubo de acero de diámetro 50×3, unido entre ellos mediante casquillos y tornillos de acero templado calidad 8-8 con arandelas y tuercas de seguridad. Porta cojinetes tipo UCP diámetro 50 norma DIN 626 auto direccionales y auto lubricados, colocados cada 3 metros y unidos a bridas UPN con tornillería de acero calidad 5-6 con arandelas y tuercas de seguridad. Recogedores de cinta en acero alta resistencia con protectores laterales como guías, impidiendo que la cinta salga de su curso. Tubo de sujeción de 80×80 longitudinal, galvanizado, para enganche porta cojinetes UCP y motor, con tornillería calidad 5-6. Tubo superior de anclaje cortina en tubo de acero diámetro 40 galvanizado y anclado mediante cadenas de seguridad con mosquetones a cercha existente. Tubo inferior de contrapeso y elevación en perfil diámetro 40 galvanizado e introducido en vaina cortina de la lona de PVC. Varillas laterales diámetro 10 de contrapeso, colocadas en vainas interiores de lona de PVC. Cintas de elevación de poliéster de alta tenacidad de 25×3 cogida al recogedor mediante tornillo calidad 8-8 y con tres vueltas de seguridad y en la parte inferior cintas de doble vuelta. Motorreductor eléctrico.
Motor reductor eléctrico trifásico de 1CV, para una elevación máxima de 300 kg con las siguientes características:
Tipo de motor: 480
Potencia: 1 CV.
Tensión: 220/380 50 Hz
Protección: IP 55
Reductor: VIS SIN FIN HACER F-155 cementado, templado y rectificado tipo SW 075.
Relación: 1/80
Velocidad de entrada: 1.400 r.p.m.
Velocidad de salida: 14 r.p.m.
Rendimiento: 65%
Par salida normal: 206 Nm.
Corona: Núcleo fundición G20 G CuSn 12 UNI 7013
Carcasa: S GAL S Is91 uni 7369/3.
Bridas y tapas: SGAL Si91 UNI 7369/3.
Lubricación interior: Aceite sintético VG 150
Bloqueo total que evita que la cortina se baje una vez que el motor se encuentre parado.
LONA PVC.
Tejido en lona de PVC de 650 gr/m2 con método de ensayo según norma UNE 53352.
Tenacidad 1.100 dtex Poliéster.
Ignífuga M-2 según norma UNE 23-727-90
PVC a las dos caras, acabado mate, según norma UNE 53356.

CORELEM

CORELEM

Anclajes tipo sándwich en UPN 60 unidos con tornillos de acero calidad 6-5 arandelas tuercas de seguridad con acabado zincado. Eje longitudinal en tubo de acero de diámetro 50×3, unido entre ellos mediante casquillos y tornillos de acero templado calidad 8-8 con arandelas y tuercas de seguridad. Porta cojinetes tipo UCP diámetro 50 norma DIN 626 auto direccionales y auto lubricados, colocados cada 3 metros y unidos a bridas UPN con tornillería de acero calidad 5-6 con arandelas y tuercas de seguridad. Recogedores de cinta en acero alta resistencia con protectores laterales como guías, impidiendo que la cinta salga de su curso. Tubo de sujeción de 80×80 longitudinal, galvanizado, para enganche porta cojinetes UCP y motor, con tornillería calidad 5-6. Tubo superior de anclaje cortina en tubo de acero diámetro 40 galvanizado y anclado mediante cadenas de seguridad con mosquetones a cercha existente. Tubo inferior de contrapeso y elevación en perfil diámetro 40 galvanizado e introducido en vaina cortina de la lona de PVC. Varillas laterales diámetro 10 de contrapeso, colocadas en vainas interiores de lona de PVC. Cintas de elevación de poliéster de alta tenacidad de 25×3 cogida al recogedor mediante tornillo calidad 8-8 y con tres vueltas de seguridad y en la parte inferior cintas de doble vuelta.

MOTOR REDUCTOR ELÉCTRICO:

Motor reductor eléctrico trifásico de 1CV, para una elevación máxima de 300 kg con las siguientes características:

Tipo de motor: 480
Potencia: 1 CV.
Tensión: 220/380 50 Hz
Protección: IP 55
Reductor: VIS SIN FIN HACER F-155 cementado, templado y rectificado tipo SW 075.
Relación: 1/80
Velocidad de entrada: 1.400 r.p.m.
Velocidad de salida: 14 r.p.m.
Rendimiento: 65%
Par salida normal: 206 Nm.
Corona: Núcleo fundición G20 G CuSn 12 UNI 7013
Carcasa: S GAL S Is91 uni 7369/3.
Bridas y tapas: SGAL Si91 UNI 7369/3.
Lubricación interior: Aceite sintético VG 150
Bloqueo total que evita que la cortina se baje una vez que el motor se encuentre parado.

LONA PVC

Tejido en lona de PVC de 650gr/m2 con método de ensayo según norma UNE 53352.
Tenacidad 1.100 dtex Poliéster.
Ignifuga categoría 1 según norma UNE 23-727-90
PVC a las dos caras, acabado mate, según norma UNE 53356.

RED NILON

Red de trenza de nylon de 3mm de grosor y malla de 100x100mm perimetrada en todo su alrededor con cuerda de 8mm. Color blanco.
